嘉一机电简述胶球清洗装置的工作原理(附安装示意图)

发布时间:2020-12-11 09:58 作者:江阴市嘉一机电制造有限公司

胶球清洗装置是专门针对冷凝器内管壁结垢而影响换热效果从而导致整个机组的效益整体降低的解决办法,可实现在机组不用拆卸就可以自动清洗内壁,减少人工和有效保护了凝汽器(冷凝器)的使用效果以及寿命。

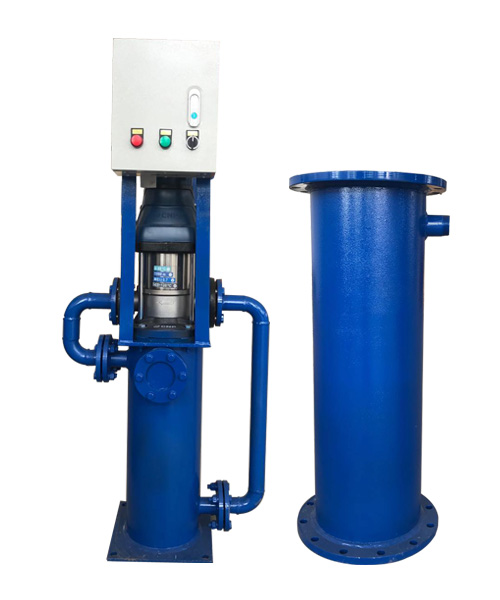

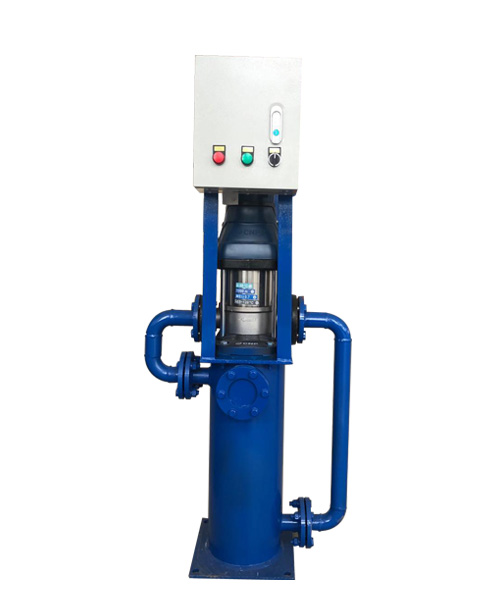

胶球清洗装置由二次滤网、收球器、装球室、胶球输送泵、分汇器、阀门、管路和电气控制柜等部件组成。使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器,提高凝汽器的传热效果,防止汽轮机热效率因背压升高而降低,同时可防止冷却管因结垢而腐蚀,延长冷却管的使用寿命,是节能和改善劳动条件的理想设备。

收球

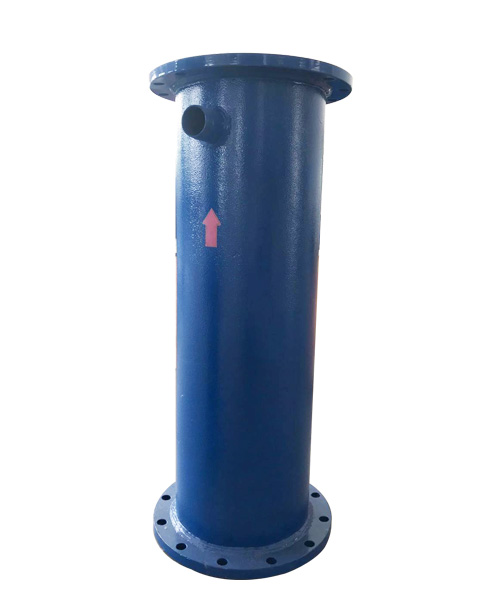

收球器是凝汽器进行胶球清洗过程中的关键组成设备之一。要维持海绵胶球对冷凝管的连续清洗,就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收,再次用于清洗管子。收球器就是用来把分散在冷却水中的胶球全部收集起来的,以便重复使用的设备。所以收球器的收球率很重要,江阴市嘉一机电制造的收球器采用独特技术,经优化设计,胶球不经过水泵叶轮,杜绝水泵叶轮旋转对胶球的损伤。 收球专门设置收球泵,与其他同类设备相比收球率达到100%,其他方式不能保证收球率100%。

发球进出水口都在冷凝器进水端,收球进水出口都在冷凝器出水端,对冷却水温度没有影响,保证冷却效果,与同类产品相比节能5-8%。

采用水流开关对水泵启停进行控制,防止水泵无水运转,保护水泵。

全自动电路控制,可设定每次清洗时间和次数。

装球室

装球室是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。

分汇器

分汇器是一个三通阀,通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器,胶球投用时可通过窥视窗观察运行情况。



电器柜

电器柜可控制胶球输送泵及装球室的胶球自动投放。







胶球清洗装置适用范围

·适用于以下高能耗系统

不冷式冷冻设备

恒温、恒湿控制系统

发电厂冷凝器(淡水用、海水用)

船舶的水冷系统

·配套设施

大厦、宾馆、商场、银行、医院和其他公共设施

·冷冻设施

连锁超级商场、冷冻仓库

·化学品工厂

生产线上的冷却系统

·电子元器件、半导体集成电路、液晶显示器等生产厂家

恒温、恒湿控制系统

·发电厂

防止冷凝器管道污染,最大限度的提高发电效率

胶球清洗装置安装示意图扫二维码可查看
